化工泵的軸封裝置結構

　 2021-05-24　 1274

文章摘要：化工泵軸封裝置結構、原理與分類盤點化工泵軸封裝置的作用：因為在轉子和泵殼之間需要有一定的間隙，所以在泵軸伸出泵殼的部位加以密封裝置。在水泵吸入端的密封用來防止空氣漏入、破壞真空而…...

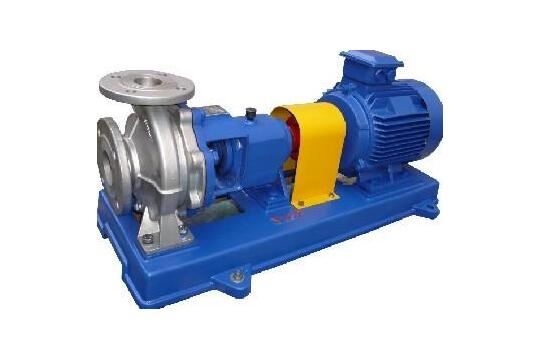

化工泵軸封裝置結構、原理與分類盤點
化工泵軸封裝置的作用：因為在轉子和泵殼之間需要有一定的間隙，所以在泵軸伸出泵殼的部位加以密封裝置。在水泵吸入端的密封用來防止空氣漏入、破壞真空而影響吸水，出水端的密封則可防止高壓水漏出。

一、機械密封形式及工作原理
機械密封是一種限制工作流體沿轉軸泄漏的、無填料的端面密封裝置，主要由靜環、動環、彈性（或磁性）元件、傳動元件和輔助密封圈等組成。機械密封工作時是靠固定在軸上的動環和固定在泵殼上的靜環，并利用彈性元件的彈性力和密封流體的壓力，促使動、靜環端面的緊密貼合來實現密封功能的。在機械密封裝置中，壓力軸封水一方面阻止高壓泄出水，另一方面擠入動、靜環之間維持一層流動的潤滑液膜，使動、靜環端面不接觸。由于流動膜非常薄且被高壓水作用著，因此泄漏量很少。在靜環和密封壓蓋之間（B）、動環和旋轉軸之間（C）及密封壓蓋和殼體之間（D）采用輔助密封圈，解決了這幾處泄漏點的密封問題。

二、機械密封的工作過程
靜環和密封壓蓋之間利用靜環密封膠圈密封且利用密封膠圈的彈性緊力使靜環固定在密封壓蓋上，并且利用1防轉銷防止靜環靜環轉動；動環利用彈性元件的彈性力與靜環緊密貼合在一起，動環與軸之間利用動環密封膠圈密封，并通過傳動銷釘與彈性元件連接，隨彈性元件一起轉動，彈性元件通過緊固螺釘固定在軸上隨軸一起旋轉。這樣，當軸轉動時，旋轉軸通過緊固螺釘帶動彈性元件轉動，彈性元件通過傳動銷釘帶動動環一起旋轉，這樣就使動環和靜環之間產生了相對的回轉運動和良好的貼合接觸，達到密封的目的。
