自吸水泵的特性曲線

　 2020-10-31　 820

文章摘要：自吸泵是水泵中常用的一種，很多人都想要了解這種自吸水泵的特性曲線，下面我們就來簡單技術一下。 ...

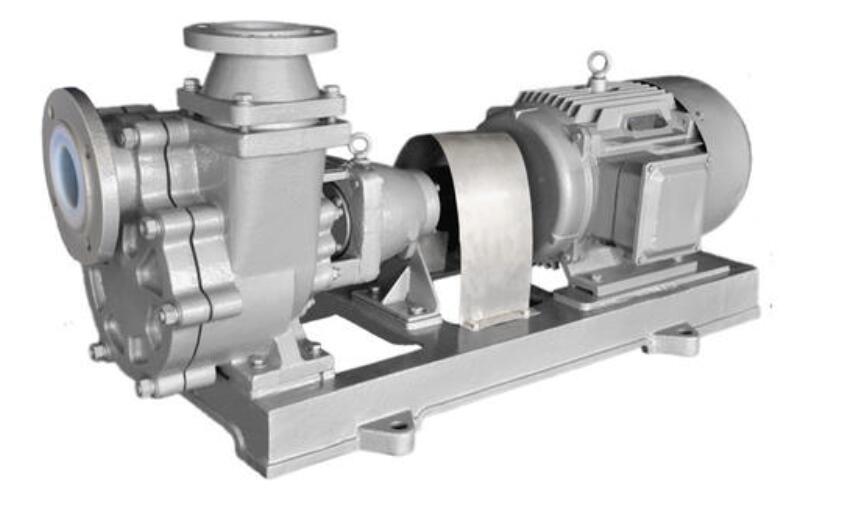

自吸泵是水泵中常用的一種，很多人都想要了解這種自吸水泵的特性曲線，下面我們就來簡單技術一下。
a. 一般把表明首要功能參數之間聯系的曲線稱為離心泵的功能曲線或特性曲線，實質上，離心泵功能曲線是液體在泵內運動規則的外部表現形式，經過實測求得。

b.離心泵的特性曲線是將由試驗測定的Q、H、N、η等數據標繪而成的一組曲線。
c.此圖由泵的制作廠家供給，供運用部分選泵和操作時參閱。
d.不同類型泵的特性曲線不同，但均有以下三條曲線：H-Q線表明壓頭和流量的聯系；N-Q線表明泵軸功率和流量的聯系；η-Q線表明泵的功率和流量的聯系。
e.泵的特性曲線均在必定轉速下測定，故特性曲線圖上注出轉速 n值。
f. 離心泵特性曲線上的功率最高點稱為規劃點，泵在該點對應的壓頭和流量下作業最為經濟。離心泵銘牌上標出的功能參數即為最高功率點上的工況參數。
g.離心泵的功能曲線可作為挑選泵的根據。確認泵的類型后，再依流量和壓頭選泵。
