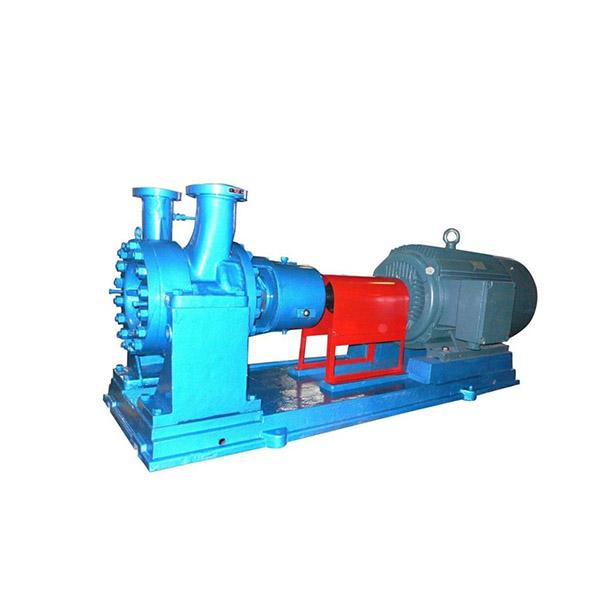

AY高溫?zé)嵊碗x心泵

概述：AY型油泵分兩種結構形式：單級單吸懸臂式、兩級單吸懸臂式、單級雙吸懸臂式、單級雙吸兩支承式、兩級單吸兩支承式。該型泵殼體為徑向…

13739106868 QQ客服

AY型油泵分兩種結構形式：單級單吸懸臂式、兩級單吸懸臂式、單級雙吸懸臂式、單級雙吸兩支承式、兩級單吸兩支承式。該型泵殼體為徑向剖分，安裝方式為水平中心線支承，泵的吸入口和排除法蘭為垂直向上，軸封不僅能用軟填料，而且與機械密封互換。軸承體裝有一套向心球軸承和一組背對背安裝的推力球軸承，軸承用稀油潤滑，為了檢修方便，不必拆卸吸入或排出管路、采用了彈性柱銷加長聯軸器（也可配彈性膜片聯軸器）就能很容易地拆出葉輪，軸承、軸承等零部件。

概述

◇ AY系列離心油泵是在老Y型油泵的基礎上進行改造并重新設計的

◇ 軸承部件將原35、50、60軸承體分別用45、55、70軸承體，提高了可靠性。

◇ 水力過流部位采用了高效節能泵的水力模型，平均比老Y型油泵的效率高出5~8%。

◇ 為保持繼承性，AY型系列油泵的結構形式、外形安裝尺寸、性能參數范圍保持與老Y型系列油泵相同，便于老裝置更新改造。

◇ 零部件通用化程度高，通用標準件為幾個規格產品公用。

◇ 選材精練，主體以Ⅱ、Ⅲ類材料為主，軸承體等零件增加為鑄鋼、鑄鐵兩種，為寒冷地區露天使用、船用提供了有利條件。

◇ 軸承有空氣冷、風扇冷、水冷三種，根據泵的不同使用溫度選用。其中風扇冷尤為適用缺水或水質差的地區。

◇ 從電動機端看為逆時針方向旋轉

◇ 執行標準 GB3215-82和AP1610（OH2）

●參數范圍

◇ 流量 2.5~600m3/h

◇ 揚程 30~330m

◇ 溫度 -45~+420℃

●適用范圍

主要適用于輸送清潔的、低溫或高溫、中性或腐蝕性液體。

主要應用于石油精制、石油化工、化學工業、油田、油氣輸送等領域。


型號	流量	揚程	轉速	效率	汽蝕余量	軸功率	配帶電機		泵重	附注
	Q	H	n	η	M	kw			kg
	m3/h	m	r/min	%			型號	功率
40AY40X2	6.25	80	2950	31	2.7	4.4	YB132S2-2	7.5	163
40AY40X2A	5.85	70	2950	31	2.7	3.6	YB132S1-2	5.5
40AY40X2B	5.4	60	2950	31	2.5	2.85	YB112M-2	4
40AY40X2C	4.9	50	2950	31	2.5	2.17	YB100L-2	3
50AY60	12.5	70	2950	42	2.9	5.67	YB132S2-2	7.5	130
50AY60A	11.2	53	2950	39	2.9	4.1	YB132S1-2	5.5
50AY60B	9.9	39	2950	37	2.8	2.8	YB112M-2	4
50AY60X2	12.5	120	2950	37	2	11	YB160M2-2	15	210
50AY60X2A	12	105	2950	36	2	9.5	YB160M2-2	15
50AY60X2B	11	90	2950	35	1.9	7.7	YB160M1-2	11
50AY60X2C	10	76	2950	35	1.7	6	YB160M1-2	11	170
65AY60	25	60	2950	56	3.1	7.3	YB160M1-2	11	170
65AY60A	22.5	49	2950	54	2.8	5.6	YB132S2-2	7.5
65AY60B	20	37.5	2950	52	2.5	3.9	YB132S1-2	5.5
65AY100	25	110	2950	47	3	15.9	YB180M-2	22	190
65AY100A	23	92	2950	46	2.9	12.5	YB160L-2	18.5
65AY100B	21	73	2950	44	2.9	9.5	YB160M2-2	15
65AY100X2	25	205	2950	48	2.8	29.1	YB225M-2	45
65AY100X2A	23	178	2950	47	2.7	23.7	YB200L2-2	37	310
65AY100X2B	22	154	2950	46	2.7	20.1	YB200L1-2	30
65AY100X2C	20	130	2950	45	2.6	15.7	YB180M-2	22
80AY60	50	60	2950	62	3.2	13.2	YB160L-2	18.5	200
80AY60A	45	49	2950	61	3	9.9	YB160M2-2	15
80AY60B	40	38	2950	60	3	6.9	YB160M1-2	11
80AY100	50	104	2950	59	3.1	24	YB200L2-2	37	220
80AY100A	45	85	2950	56	3	18.6	YB200L1-2	30
80AY100B	40	76	2950	54	2.9	15.3	YB180M-2	22
80AY100X2	50	200	2950	57	3.6	47.8	YB280S-2	75	380
80AY100X2A	47	175	2950	55	3.5	40.7	YB280S-2	55
80AY100X2B	43	153	2950	53	3.3	33.5	YB250M-2	45
80AY100X2C	40	125	2950	51	3.3	26.7	YB225M-2	37<, o:p>
100AY60	100	63	2950	72	4	23.8	YB200L2-2	37	220
100AY60A	90	49	2950	71	3.8	16.9	YB200L2-2	30
100AY60B	79	38	2950	67	3.5	12.2	YB160L-2	18.5
100AY120	100	123	2950	66	4.3	50.6	YB280S-2	75	320
100AY120A	93	108	2950	62	4	44.1	YB280S-2	75
100AY120B	85	94	2950	62	3.8	35.5	YB1250M-2	55
100AY120C	79	75	2950	59	3.6	27.5	YB200L2-2	37
AY120X2	100	240	2950	61	4.5	107.2	YB315M2-2	160	500
AY120X2A	93	205	2950	60	4.3	86.6	YB315M1-2	132	500
AY120X2B	86	178	2950	59	4.2	70.7	YB315S-2	110	500
AY120X2C	79	150	2950	58	4.1	55.7	YB280S-2	75	500
150AY75	180	80	2950	75	3.9	52.3	YB280S-2	75	290
150AY75A	160	66	2950	74	3.8	38.9	YB250M-2	55	290
150AY75B	145	46	2950	73	3.6	24.9	YB200L2-2	27	290
150AY150	180	157	2950	69	3.6	111.6	YB315M2-2	160	600
150AY150A	168	137	2950	68	3.3	92.2	YB315M1-2	132	600
150AY150B	155	116	2950	67	3.2	73.1	YB315S-2	110	600
150AY150C	140	94	2950	65	3.1	55.5	YB280S-2	75	550	高壓電機也可
150AY150X2	180	300	2950	67	3.6	219.5	YB355L-2	315	1500
150AY150X2A	167	258	2950	65	3.2	180.5	YB355S4-2	250	1500
150AY150X2B	155	222	2950	<p style="t 標簽：上一篇：GLM型氣液混合泵下一篇：HPK高溫?zé)崴h(huán)泵推薦產品 TFJX-鈦合金強制循環泵 FJX蒸發強制循環泵 PLCF脫硫長軸液下泵 TLB系列脫硫泵 DT系列脫硫泵 HCGF襯氟耐高溫耐顆粒磁力泵 HIC不銹鋼化工磁力泵 HW型混流泵 FY-XL無堵塞旋流泵 HZW-Ⅱ型強制循環泵最新動態 水泵可能發生的故障及其消除方法2021-06-04 化工泵機械密封的注意點2021-06-04 磁力泵的特點和用途介紹2021-06-04 離心泵的主要部件和檢修方法2021-05-26 不銹鋼磁力泵的維修注意事項2021-05-26 離心泵的安裝及常見問題2021-05-26 水泵機械泄漏的處理過程2021-05-24 化工泵的軸封裝置結構2021-05-24 江蘇東盛泵閥制造有限公司 · 版權所有　地址：江蘇省靖江市新橋鎮飛躍北路100-1號聯系人：陳磊　電話：0523-84325160　傳真：0523-82952620 　　感谢您访问我们的网站，您可能还对以下资源感兴趣：欧美性猛交XXXX,把英语课代表按在地上C,亚洲成av人片在www色猫咪,爆乳2把你榨干哦,国产高潮呻吟无码精品AV,女主学霸男主学渣高中就做了,欧美性猛交xxxx,777精品久无码人妻蜜桃
