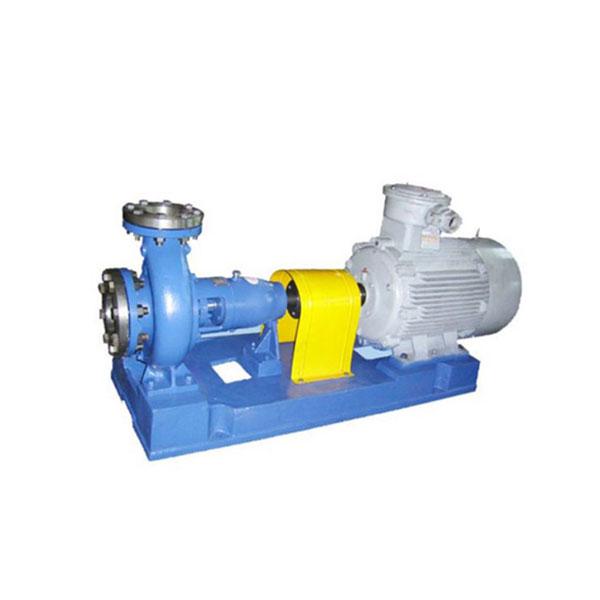

鈦化工流程泵

概述：CZ系列標準化工泵是臥式、單級、單吸離心泵，其尺寸和性能符合DIN24256/ISO2858標準，是根據API610(第八版）和V…

13739106868 QQ客服

一、概述
CZ系列標準化工泵是臥式、單級、單吸離心泵，其尺寸和性能符合DIN24256/ISO2858標準，是根據API610(第八版）和VDMA24297（輕/中型）規范設計的。
CZ系列標準化工泵的性能范圍包括了IH系列標準化工泵所有性能，其效率、汽蝕性能等指標均超過IH型泵，可與H型泵進行單機互換。
二、用途
輸送低溫或高溫液體;中性或有腐蝕性液體;清潔或含有固體顆粒的液體。特別適用于:化學和石油化學工業煉油廠、發電廠造紙廠和紙漿業、環保保護工程制糖、制藥業、船舶及海上工業等。

三、性能

流量（Q）（依據轉速，參見第2頁性能圖）可達2000m3/h
揚程（H）可達160m
工作壓力（P）2.5MPa
工作溫度-80℃～+300℃
特性曲線平坦，汽蝕值低，效率高，在不滿負荷時，也保持這些特性。
四、設計特點

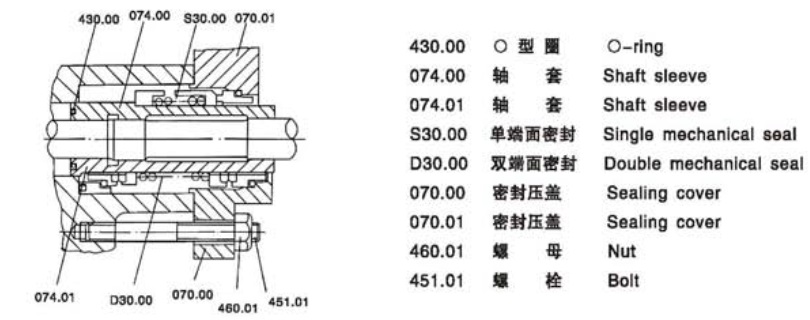

作用于軸封處的壓力由付葉片或葉輪上的平衡孔平衡。軸封既可采用軟填料密封（可冷卻，也可不冷卻），也可采用各種結構的單、雙端面機械密封（可采用平衡型〉。滾珠軸承經久耐用，軸徑尺寸充裕，以保證運行平穩。部分規格的泵體設計成雙螺殼體，以平衡徑向力。軸承架，包括軸、葉輪、填料函等形成一個組合部件，使泵體在維修時不須從管道上拆下（如果采用加長聯軸器時，電機也不必拆下)。法蘭設計，采用PN16、PN25兩種（依據材料的差別〉。而且，也可運用于ANSI125磅/平方英寸或150磅/平方英寸。
五、輸送介質
各種溫度和濃度的硫酸、硝酸、鹽酸和磷酸等無機酸和有機酸。
各種溫度和濃度下的氫氧化鈉和碳酸鈉等堿性溶液。
各種鹽溶液。
各種液態石油化工產品、有機化合物，以及其它有腐蝕的原料和產品。
目前我廠的耐腐蝕材料，能滿足上訴各種介質的要求。訂貨時，請用戶提供所要輸送介質的詳細情況。

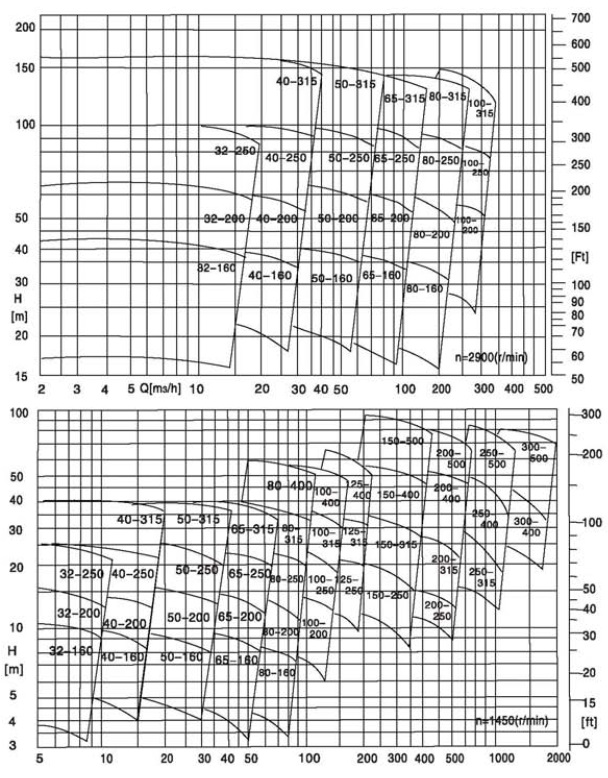

六、性能范圍

七、性能參數表

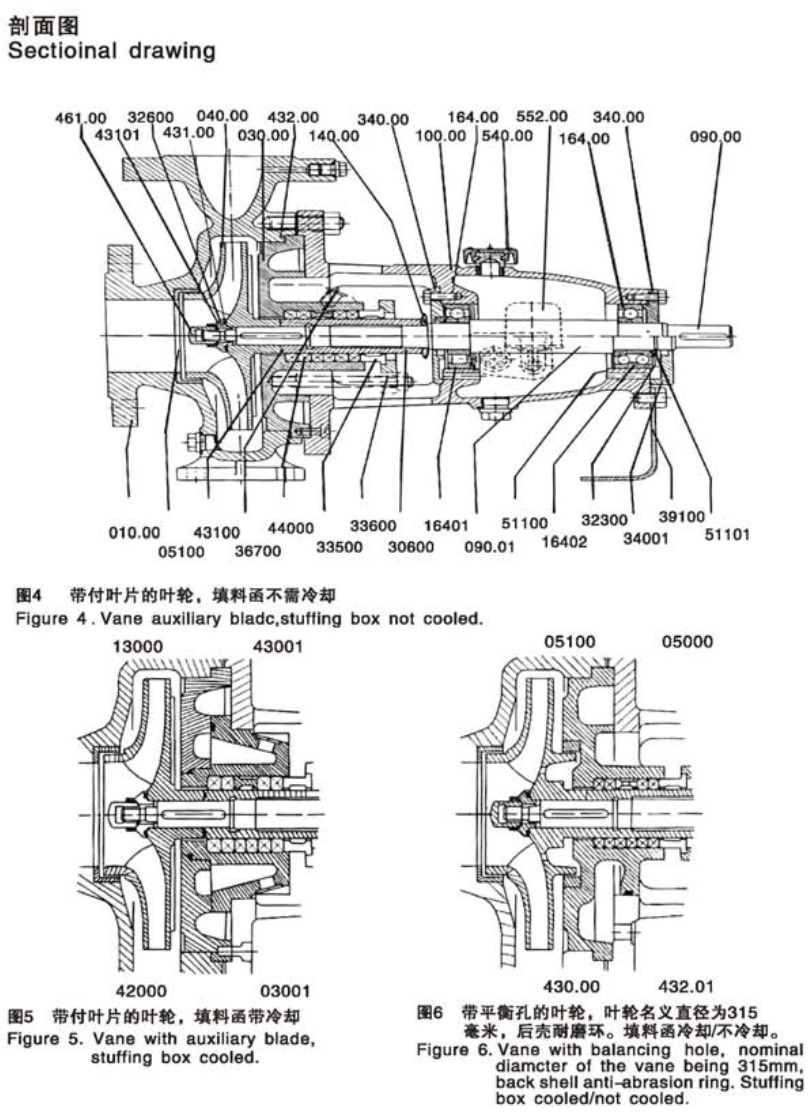

010.00 泵體 030.00 填料函 030.01 填料函
*040.00 葉輪 *050.00 磨損環 *051.00 磨損環
090.00 軸 090.01 軸 100.00 軸承架
130.00 泵蓋 140.00 防酸環 164.00 滾動軸承
164.01 滾動軸承 164.02 滾動軸承 *306.00 軸套
323.00 擋圈 *326.00 卡盤 335.00 壓蓋視套
336.00 壓蓋法蘭 340.00 軸承壓蓋 340.01 軸承壓蓋
367.00 水封環 391.00 支腳 430.00 O形環
430.01 O形環 431.00 密封環 *431.01 密封環
*432.00 密封墊 *432.01 密封墊 *440.00 填料
*461.00 葉輪螺母 511.00 卡環 511.01 卡環
540.00 排氣油塞 552.00 恒位油杯帶“*”號者為易損件
